Maßgeschneiderte Absaug- und Filtergeräte
gegen Aerosole

Während der Bearbeitung von Werkstücken in einer Senkerodiermaschine entweichen aus dem Tauchbad Emissionen, die sowohl die Gesundheit der Beschäftigten als auch die Sicherheit am Arbeitsplatz gefährden. Um diese Risiken auszuschalten, benötigt das Unternehmen eine effektive Absaug- und Filteranlage, die den Arbeitsablauf nicht stören darf.

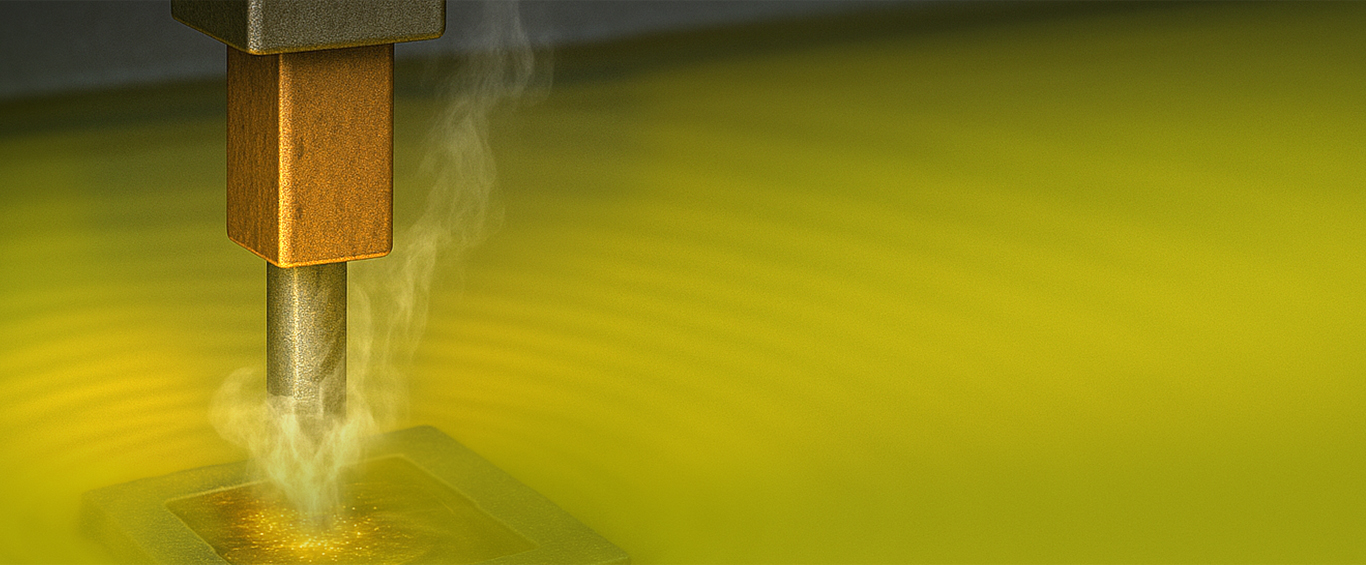

In einer speziellen Flüssigkeit (Dielektrikum) trägt eine Senkerodiermaschine von speziellen Bauteilen Material ab. Unter hohen Temperaturen wird dabei Werkstoff herausgeschmolzen, dessen Dämpfe als Erodiernebel aus dem Tauchbad aufsteigen.

Dieser Nebel besteht aus gesundheitsgefährdenden Aerosolen und bedeutet eine sicherheitsrelevante Gefahr für das Maschinenpersonal und die Beschäftigten im Umfeld.
Durch den hohen Materialabtrag entstehen große Emissionsmengen, die nur Filter mit entsprechenden Abscheidegraden komplett eliminieren. Die Grenzwerte (AGW) der Stoffe können dabei häufig im kritischen Bereich liegen. Weiter drohen durch den Umgang mit elektrischer Spannung Explosionsgefahren, was die Explosionsgrenzen in die Planung einbezieht.

• Hohe Mengen der Emission erfordern hohe Abscheidegrade der Filter.
• Die Grenzwerte (AGW) der Stoffe sind oft kritisch.
• Explosionsgrenzen (UEG= untere Explosionsgrenze der Stoffe nach ATEX-Richtlinie) müssen beachtet werden sowie entsprechende Brandschutzmaßnahmen

Bereits das erste Gespräch führt der Kunde mit den Ingenieuren von Fuchs Umwelttechnik. Der Fokus liegt dabei auf der fundierten Beratung, die auf alle spezifischen Gegebenheiten und Anforderungen eingeht. Schon hier beginnt die Projektierung, in der die Fachingenieure von Fuchs Umwelttechnik gemeinsam mit dem Kunden das Lastenheft für das optimale Absaug- und Filtergerät erarbeiten.

• Zur optimalen Absaugung von Erodiernebel findet schon das Erstgespräch direkt zwischen dem Kunden und einem Fachingenieur von Fuchs Umwelttechnik statt.
• Projektierung: Die Analyse aller Kundenwünsche, der arbeitstechnischen und räumlichen Gegebenheiten bilden die Voraussetzung für die maßgeschneiderte Absauganlage.
• Die Untersuchung der genauen Emissionsmengen und die optimalen Erfassungsparameter sind für unsere Ingenieure unerlässlich zur Entwicklung der passenden Applikation.

Basierend auf den Kundeninformationen konzipieren die Ingenieure von Fuchs Umwelttechnik die perfekt passende Absauglösung: Auf die Erodiermaschine ausgerichtet, integrieren sich die speziell abgestimmte Erfassung, die effiziente Weiterleitung und das passende Absaug- und Filtergerät nahtlos in das bestehende System.
Ausgerichtet auf die Beckengröße der Senkerodiermaschine, die hohe Schadstoffmenge und die entsprechenden AGW-Grenzwerte kommen mehrstufige Filtertechnologien zum Einsatz. Größere Partikel-Konzentrationen werden über große Metallstrickfilter und Expansionsstufen vorabgeschieden. Für feinste Aerosole greifen Schwebstofffilter. Aktivkohle kümmert sich um Lösemittelreste und minimiert die Geruchsbelästigung.

Im Detail:



1. Komplette Erfassung: Direktabsaugung und die spezielle Luftführung der Absaugvorrichtung garantiert die unmittelbare Erfassung sämtlicher Dämpfe.


2. Vorabscheidung: Große Metallstrickfilter und Expansionsstufen zum Vorabscheiden größerer Konzentrationen.


3. Mehrstufige Filterung: Mehrstufige Filtertechnologien im Filtergerät eliminieren die hohe Schadstoffmenge, ausgerichtet auf die entsprechenden AGW-Grenzwerte.


4. Feinststoff Filterung: Schwebstofffilter als Polizeifilter um feinste Aerosole zu filtern.


5. Aktivkohle Filterung: Gasadsorption an Aktivkohle, um Reste von Lösemittel aus dem Luftstrom zu entfernen und die Geruchsbelästigung zu minimieren.


6. Energieeffizienz zur Kostenersparnis: Die intelligente Strömungsführung verringert den Energieeinsatz des Sauggebläses und spart dadurch nachhaltig Betriebskosten.


7. Intelligente Steuerung: Für eine störungsfreie Absaugung kommuniziert das Absaug- und Filtergerät über die eingebaute Schnittstelle.


8. Platzsparend im Hintergrund: Durch seine kompakte Bauweise arbeitet das Absaug- und Filtergerät, ohne den Ablauf zu stören.

Mit fachlicher Kompetenz und Kundenorientierung liefert Fuchs Umwelttechnik die maßgeschneiderte Erodiernebelabsaugung. Der Kunde kann nun mit unserer Entwicklung freiwerdende Dämpfe und deren Aerosole aus dem Luftstrom entfernen. Die unterschiedlichen Filtersysteme im Filtergerät scheiden sämtliche Schadstoffe zuverlässig ab. Die gereinigte Luft wird anschließend wieder der Umgebung zugeführt. Damit trägt dieses moderne Absaug- und Filtersystem nicht nur zum Gesundheitsschutz der Beschäftigten bei, sondern verbessert auch die Prozesssicherheit und die Maschinenstandzeiten.
